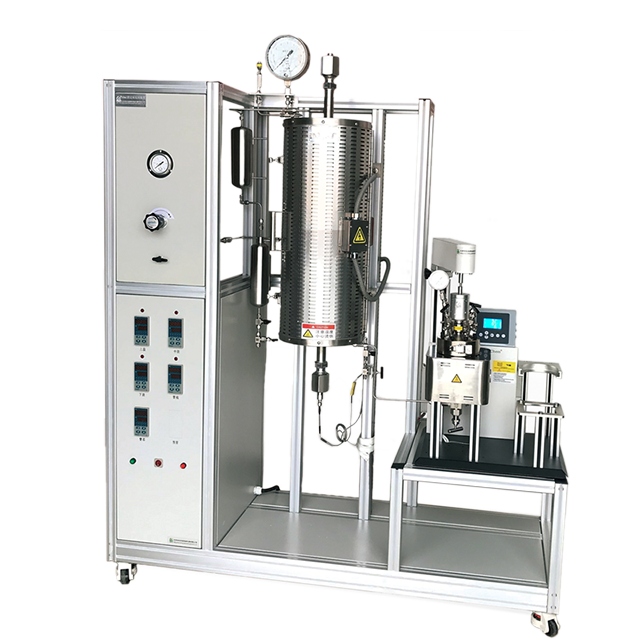

固定床微反系統集成裝置

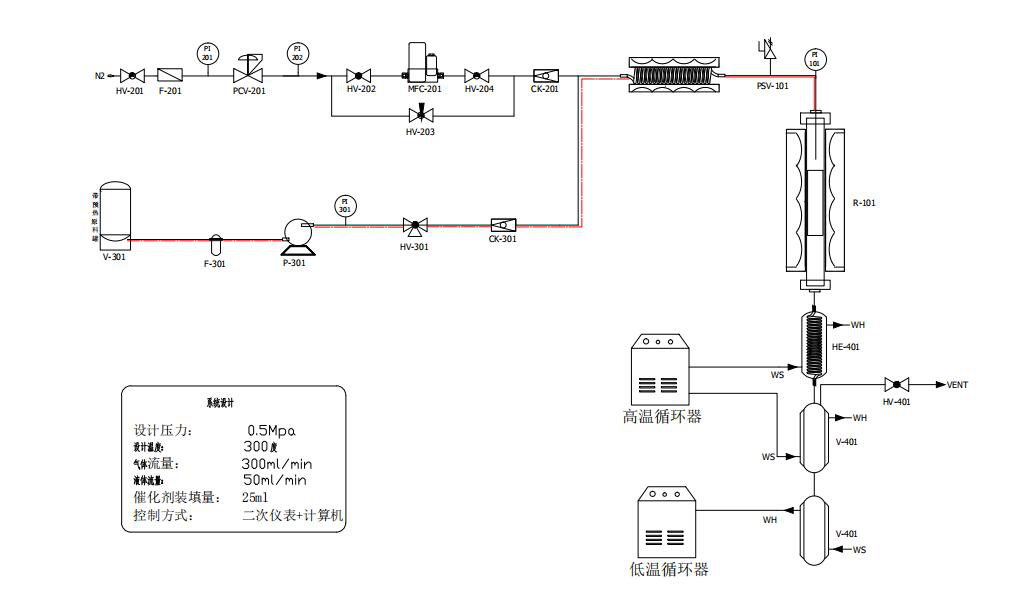

        北京世紀森朗UC固定床微反系統集成裝置由五部分組成即：氣體進料系統、液體進料系統、汽化反應系統、高溫分離系統和報警系統。

        根據科研用戶提出的關于《固定床微反系統集成裝置》相關技術要求，并結合雙方電話交流溝通的情況做出。在設計過程中充分結合了我公司多年來在微型、小型和中型實驗反應釜設計建造的經驗，并將我公司的開發的前沿性技術融入其中，目標為貴公司建造成一套工藝設計合理，操作方便安全，外觀美觀大方的固定床微反系統集成裝置

(1)氣體進料系統

氮氣氣源經氣體過濾器過濾、減壓閥減壓穩壓后，經氮氣質量流量計控制流量后進入汽化反應系統。

(2)液體進料系統

    反應溶液預先加入預熱罐中加熱到70-80℃后，經SSI高壓泵在設定的50ml/min流量下進入汽化反應系統，輸送液體的系統管道都在70-80℃下伴熱保溫。

(3)汽化反應系統

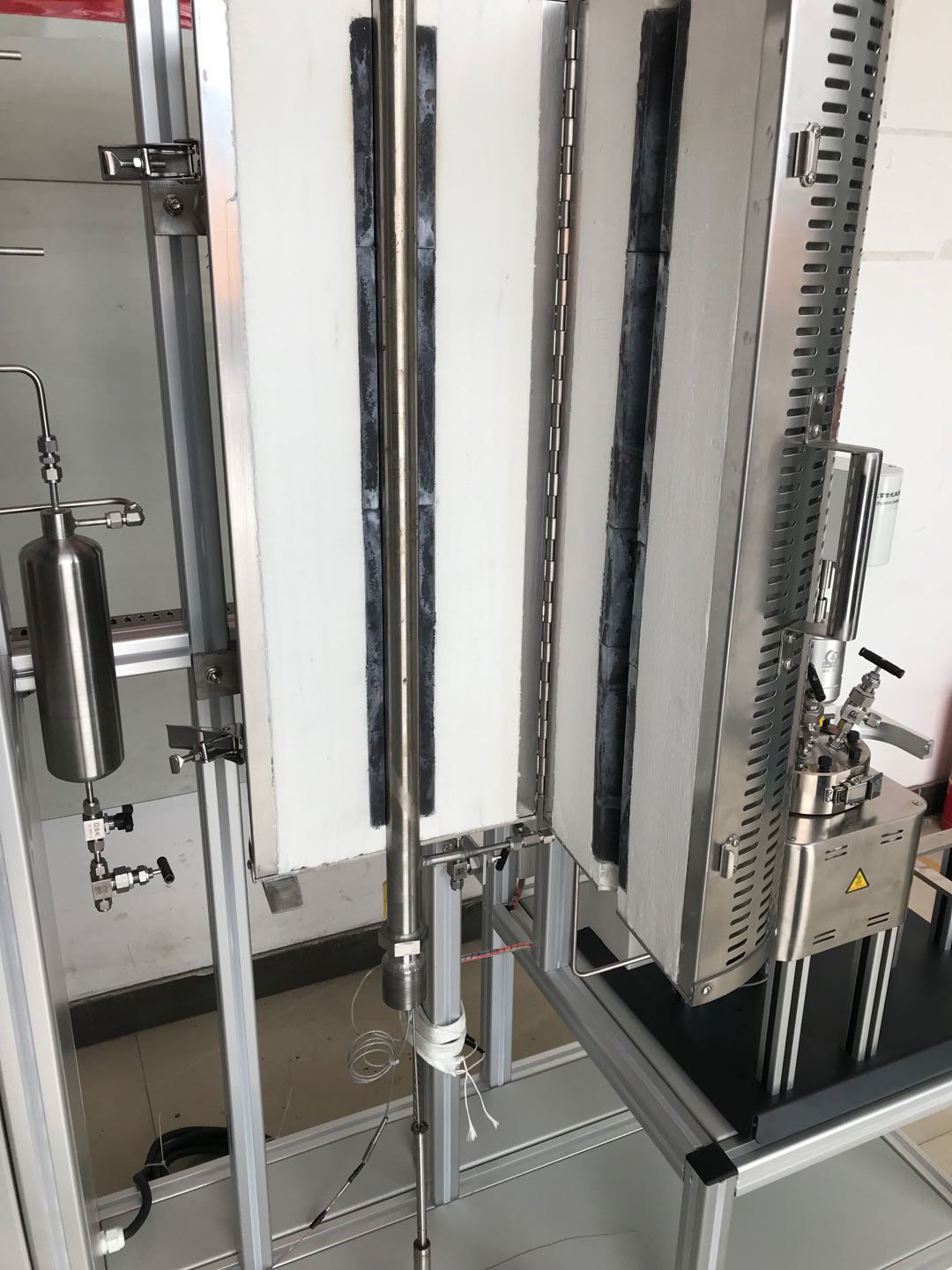

實驗開始前，在固定床內預先裝入25ml的催化劑，并用耐高溫棉或者石英砂壓實，在設定的工藝條件下：反應溫度 300℃，精度±1℃，0.5Mpa操作壓力下，反應過程壓力偏差±0.05 Mpa，連續反應，固定床頂部設有緊急放空閥及爆破膜安全閥，放空氣體進入高壓放空管線。

(4)高溫分離系統

從汽化反應系統出來的生成物料經固定床底部排出，經高溫冷卻器冷卻后進入高溫補集器內進行氣液分離。分離出的氣相部分經過球閥調壓后進入尾氣收集系統，液相部分經低溫收集罐收集以備實驗研究用，高溫冷卻器和高溫冷阱公用一臺高溫循環器，低溫冷阱單獨用一臺低溫循環器。

(5)報警系統

參數控制（溫度）超過高限報警值，發出聲光報警提示；參數控制（加熱爐溫度）超過高限報警值，系統對加熱爐進行安全聯鎖斷電保護；

(6)軟件系統：

UC固定床微反系統集成裝置監控系統采用亞控科技組態6.60SP2監控軟件，組態開發監控系統軟件是新型的工業自動控制系統，正以標準的工業計算機軟、硬件平臺構成的集成系統取代傳統的封閉式系統，它具有適應性強、開放性好、易于擴展、經濟、開發周期短等優點。它不但實現對現場的實時監測與控制，且在自動控制系統中完成上傳下達，組態開發的重要作用尤其考慮三方面問題：畫面、數據、動畫。通過對監控系統要求及實現功能的分析，采用組態對監控系統進行設計。組態軟件也為試驗者提供了可視化監控畫面，有利于試驗者實時現場監控。而且，它能充分利用Windows的圖形編輯功能，方便地構成監控畫面，并以動畫方式顯示控制設備的狀態，具有報警窗口、實時趨勢曲線等，可便利的生成各種報表。它還具有豐富的設備驅動程序和靈活的組態方式、數據鏈接功能等。
